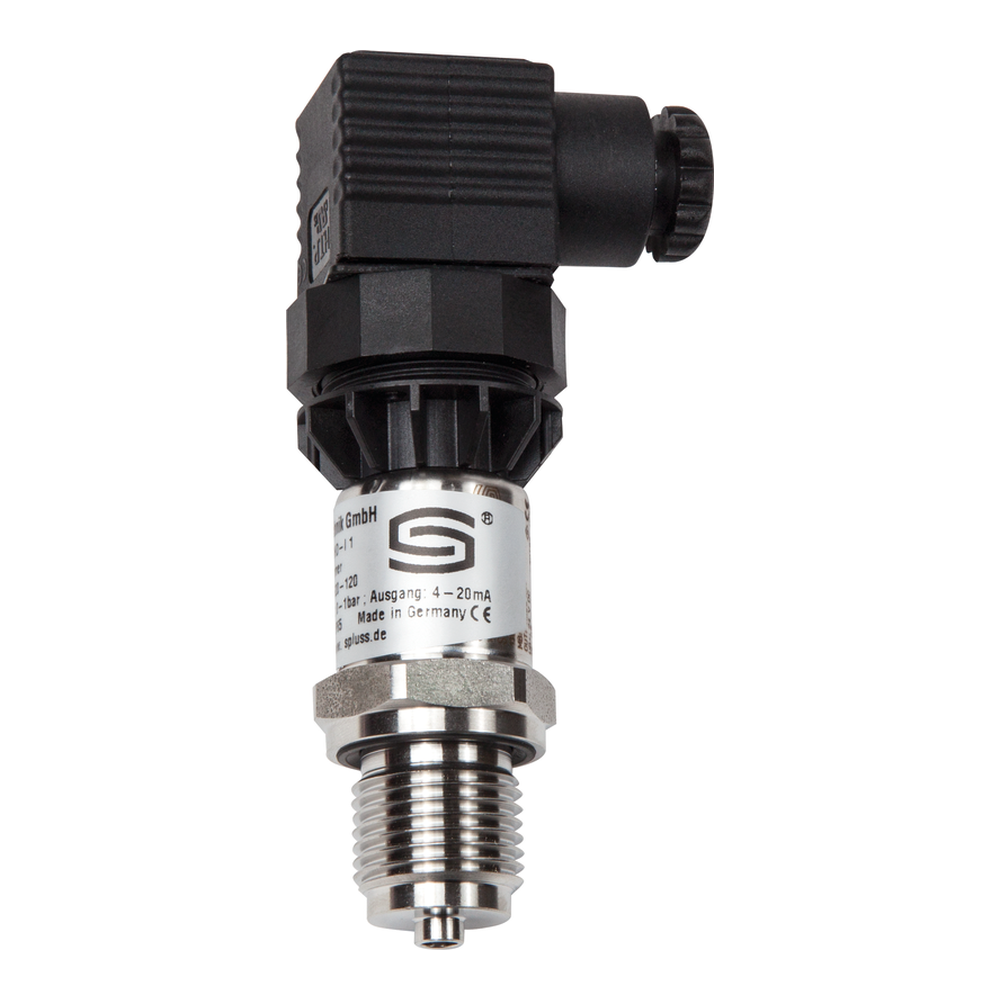

Преобразователь давления, 0..10 кПа, максимальное рабочее давление 10 бар, выход 0-10 В, 1301-4111-0610-001
Код товара: 26553
Артикул: SHD 652-91011
Наличие: Под заказ
Преобразователь давления, 0..10 кПа, максимальное рабочее давление 10 бар, выход 0-10 В, 1301-4111-0610-001
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Преобразователь давления, 0..10 кПа, максимальное рабочее давление 10 бар, выход 0-10 В, 1301-4111-0610-001
S+S REGELTECHNIK SHD 652-91011 — преобразователь давления. Заводской артикул: 1301-4111-0610-001.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 6,9,11,12,22,23,49,57,58,78,82,88,92,96,100,104,108,116,120,124,128,132,135,152,153,154,155,180,481,544,545,546,547,548,549. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения
см. таблицу
Напряжение питания
24 B перем. тока (+15 % - 10 %) 20 - 30 B пост. тока (опционально)
Выходной сигнал
0 - 10 B, по трехпроводной схеме
Степень защиты
IP 65 (согласно EN 60 529) со смонтированной крышкой
Основные параметры
Диапазон измерения
см. таблицу
Принцип измерения
датчик Холла
Среда
жидкая или газообразная
Температура среды
- 10 + 80 °C
Детали, соприкасающиеся со средой
алюминий, мембрана – NBR (нитрил-бутадиен-каучук)
Изменение нагрузки
< 10 Гц
Время срабатывания
< 5 мс
Класс
нелинейность ± 1,5 % гистерезис ± 1,5 %
Суммарная погрешность
< 3 %
Тип изделия
Преобразователь давления
Заводской артикул
1301-4111-0610-001
Диапазон температуры
- 10… + 80 °C
Погрешность влажности
±1,5 % RH
Электропитание и выходы
Напряжение питания
24 B перем. тока (+15 % - 10 %) 20 - 30 B пост. тока (опционально)
Выходной сигнал
0 - 10 B, по трехпроводной схеме
Эл. подключение
0,25 - 1,5 мм
Монтаж и конструкция
Монтаж
произвольный способ установки, вертикальное расположение мембраны, штуцером давления вниз
Корпус
анодированный алюминий
Размеры
73 x 87 x 65 мм
Присоединительная головка
пластик, PG 9
Материал
пластик
Размер
87 × 65 мм
Эксплуатация и защита
Подвод давления
G 1 8 " внутренняя резьба
Тип давления
дифференциальное
Температура окружающей среды
- 25 + 60 °C
Давление разрушения
30 бар
Сопротивление изоляции
100 МОм, при 20 °C (500 B пост. тока)
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529) со смонтированной крышкой
Допустимое давление
10 бар
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
