Преобразователь температуры, измерительный, TM54-I, 50мм, 15 - 35 В, ост. тока: выход 4...20 мА, 1101-7152-0019-900
Код товара: 194481
Артикул: TM54-I_50MM
Наличие: Под заказ
Преобразователь температуры, измерительный, TM54-I, 50мм, 15 - 35 В, ост. тока: выход 4...20 мА, 1101-7152-0019-900
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Преобразователь температуры, измерительный, TM54-I, 50мм, 15 - 35 В, ост. тока: выход 4...20 мА, 1101-7152-0019-900

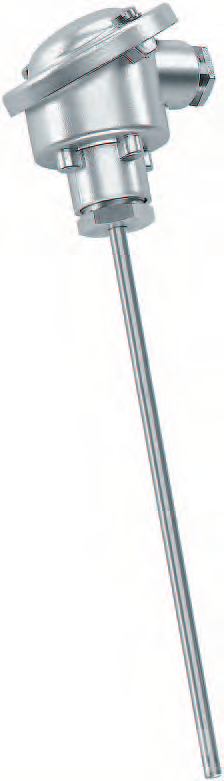

S+S REGELTECHNIK TM54-I_50MM — преобразователь температуры. Заводской артикул: 1101-7152-0019-900.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 8,12,261,286,287,288,289,290,291,646,647. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения
переключение между 8 диапазонами измерения, см. Таблицу (опционально - другие диапазоны измерения), Tmax= 150 °C с ручной коррекцией нуля (± 5 K)
Напряжение питания
24 В перем. /пост. тока ±10 %: выход 0 - 10 В
Выход
0 - 10 В или 4 20 мА
Чувствительный элемент
Pt1000, DIN EN 60751, класс Б
Основные параметры
Чувствительный элемент
Pt1000, DIN EN 60751, класс Б
Диапазон измерения
переключение между 8 диапазонами измерения, см. Таблицу (опционально - другие диапазоны измерения), Tmax= 150 °C с ручной коррекцией нуля (± 5 K)
Тип изделия
Преобразователь температуры
Заводской артикул
1101-7152-0019-900
Диапазон температуры
- 30…+ 70 °C
Погрешность влажности
±10 % RH
Электропитание и выходы
Напряжение питания
24 В перем. /пост. тока ±10 %: выход 0 - 10 В
15 - 35 В пост. тока
выход 4 20 мА (зависит от нагрузки)
Потребляемая мощность
0 - 10 В, < 0,2 ВA /24 В перем. /пост. тока 4 20 мА, < 0,55 ВA /24 В пост. тока
Выход
0 - 10 В или 4 20 мА
Тип подключения
по двух- или трехпроводной схеме
Электрическое подключение
0,14 - 1,5 мм², по винтовым зажимам
Выходной сигнал
0–10 В
Монтаж и конструкция
Защитная трубка
высококачественная сталь, 1.4571, V4A, Ø = 6 мм, NL = 50 - 300 мм (см. таблицу)
Размеры
см. габаритный чертеж
Присоединительная головка
Б -образной формы, алюминий, цвет – белый алюминий (аналогичен RAL 9006) М 20 x 1,5 Допустимая относительная
Материал
нержавеющая сталь
Эксплуатация и защита
Температура окружающей среды
- 30 + 70 °C (измерительный преобразователь)
влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 54 (согласно EN 60 529), IP 65 (опционально)
Допустимое давление
10 бар
Источник характеристик
Официальный каталог S+S 2026 RU, стр. 8,12,261,286,287,288,289,290,291,646,647
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
