Преобразователь температуры измерительный, погружной, 8 диапазонов измерения, 4…20 мА, трубка 250 мм, дисплей , 1101-7122-2059-900
Код товара: 210986
Артикул: TM65T-I_250MM_LCD
Наличие: Под заказ
Преобразователь температуры измерительный, погружной, 8 диапазонов измерения, 4…20 мА, трубка 250 мм, дисплей , 1101-7122-2059-900
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Преобразователь температуры измерительный, погружной, 8 диапазонов измерения, 4…20 мА, трубка 250 мм, дисплей , 1101-7122-2059-900

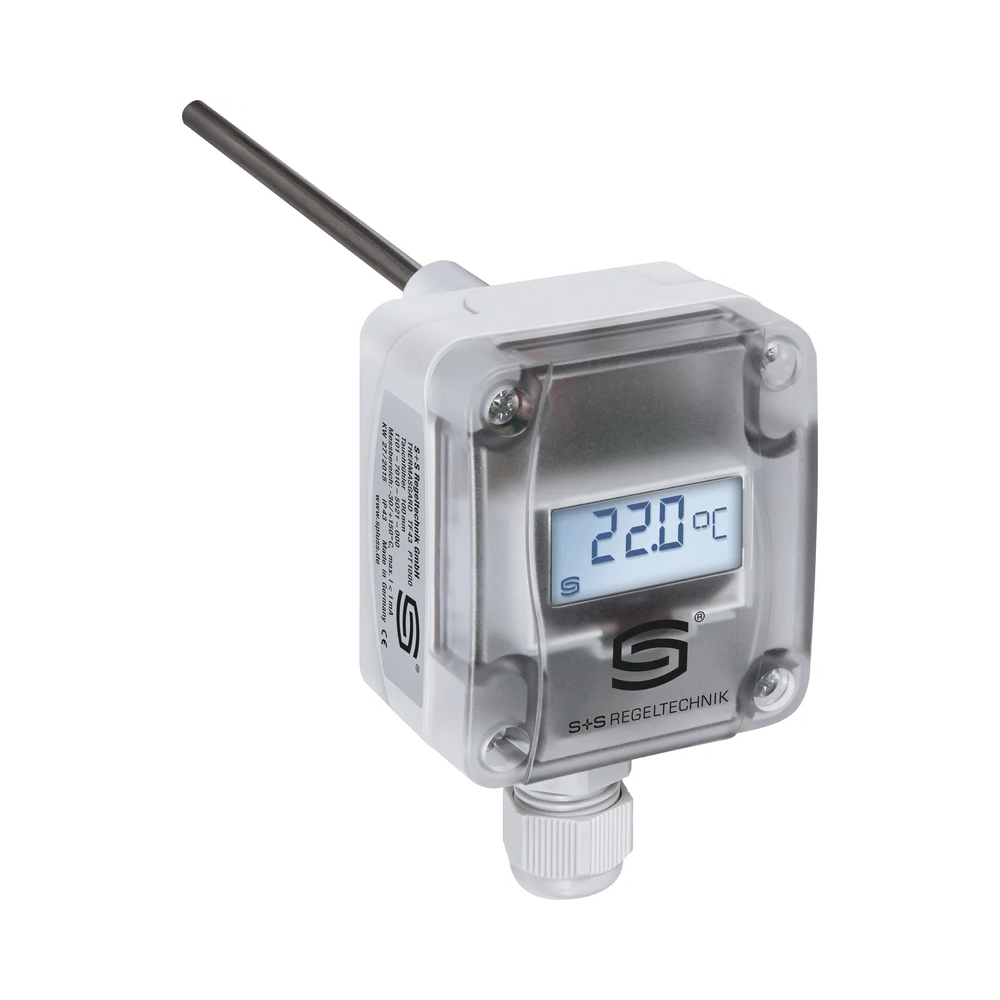

S+S REGELTECHNIK TM65T-I_250MM_LCD — преобразователь температуры измерительный. Заводской артикул: 1101-7122-2059-900.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 279. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Напряжение питания
24 В перем./пост. тока: ±20 %, выход 0–10 В
Выход
0–10 В или 4 20 мA
Чувствительный элемент
Pt1000, DIN EN 60751, класс В (Perfect Sensor Protection)
Степень защиты
IP 65 (согласно EN 60 529)
Основные параметры
Чувствительный элемент
Pt1000, DIN EN 60751, класс В (Perfect Sensor Protection)
Диапазоны измерения
переключение между 8 диапазонами измерения (опционально - другие диапазоны измерения) с ручной коррекцией нуля (±10 K)
Тип изделия
Преобразователь температуры измерительный
Заводской артикул
1101-7122-2059-900
Диапазон температуры
-30…+70 °C
Погрешность влажности
±20 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 В перем./пост. тока: ±20 %, выход 0–10 В
15–36 В пост. тока
±10 %, выход 4 20 мА (зависит от нагрузки)
Потребляемая мощность
< 1,0 В·А/24 В пост. тока; < 2,2 В·А/24 В перем. тока
Выход
0–10 В или 4 20 мA
Тип подключения
по двух- или трехпроводной схеме
Электрическое подключение
0,14–1,5 мм2, по винтовым зажимам на плате
Выходной сигнал
0–10 В /4–20 мА
Монтаж и конструкция
Защитная трубка
высококачественная сталь, 1.4571, V4A, диам. 6 мм, установочная длина (EL) = 50–400 мм
Корпус
пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
Размеры корпуса
72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем)
Присоединение кабеля
M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Материал
нержавеющая сталь
Размер
64 × 37,8 мм
Совместимость / применение
индикации фактической температуры и самодиагностики (выход за верхнюю границу диапазона измерения
Эксплуатация и защита
Температура окружающей среды
-30 +70 °C (измерительный преобразователь)
Допустимая относительная влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529)
Источник характеристик
Официальный каталог S+S 2026 RU, стр. 279
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Для погружного или резьбового исполнения проверяют глубину погружения, контакт с гильзой, уплотнение, время отклика, допустимые давление и температуру среды. Гильза должна подходить по длине и диаметру и обеспечивать нормальный тепловой контакт.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
