На обложке: паровой увлажнитель CAREL humiSteam X-plus и система водоподготовки CAREL WTS compact ROC0120000 из каталога SMARTHOFF. Внутренние схемы: инженерная редакция SMARTHOFF.
Универсальной воды для всех промышленных увлажнителей нет. Электродный пар, резистивный (ТЭНовый) пар, ультразвук, высоконапорное распыление и испарительная среда по-разному используют воду, поэтому и требования к ней разные. Вода, подходящая для форсунок высокого давления, может оказаться непригодной для электродного цилиндра.
Водоподготовку выбирают не по общему совету, а по актуальному руководству конкретной модели и анализу исходной воды. Ниже разберем роль воды в каждой технологии, отличие проводимости от жесткости, методы подготовки и порядок диагностики типичных симптомов.
Почему «поставить обратный осмос» — не универсальный ответ
Обратный осмос снижает содержание растворенных солей, и для части технологий руководства действительно рассматривают деминерализованную воду. Но как универсальный рецепт этот совет не работает по четырем причинам.
Во-первых, электродному паровому цилиндру растворенные ионы необходимы для прохождения тока. При слишком низкой проводимости увлажнитель может не выйти на требуемую производительность. Во-вторых, глубоко очищенная вода с низкой буферной способностью в некоторых системах может оказаться коррозионно-агрессивной для неподходящих материалов. Condair рассматривает такой риск для испарительных сред Kuul; это не универсальный порог для всех увлажнителей. В-третьих, у обратного осмоса есть собственный концентрат, расход исходной воды, мембраны и регламент обслуживания. В-четвертых, осмос не отменяет анализ: без него неизвестно, какие показатели нужно корректировать и требуется ли такая глубина подготовки.
Как каждая технология взаимодействует с водой
Электродный пар: вода является частью электрической цепи
В электродном увлажнителе ток течет между электродами через воду. Проводимость здесь является рабочим параметром: от нее зависит набор тока и выход оборудования на производительность.
Руководство CAREL humiSteam Basic требует воду из водопроводной сети и приводит отдельные диапазоны для обычной и маломинерализованной воды. Умягчение в этом руководстве не рекомендуется: среди возможных последствий указаны пена и нарушение работы. Не рекомендуются также скважинная, промышленная, оборотная и потенциально химически или бактериологически загрязненная вода.
Полностью деминерализованная вода может оказаться непригодной для электродного цилиндра из-за недостаточной проводимости. Диапазон воды и тип цилиндра проверяют по актуальному паспорту конкретной модели, включая специальные исполнения.
Резистивный пар: нагрев не зависит от проводимости
У резистивного увлажнителя воду греет ТЭН, поэтому проводимость не является механизмом выделения тепла. Руководство CAREL heaterSteam и официальный материал Condair RS допускают работу на питьевой или деминерализованной воде в пределах требований конкретной модели.
Эта свобода не абсолютна. Руководство heaterSteam отдельно ограничивает pH, жесткость, хлориды, кремнезем, железо, марганец и остаточный хлор. Для особо агрессивной воды с очень низкой проводимостью оно предусматривает специальное исполнение с титановыми нагревателями. Это модельное условие, а не общий порог начала коррозии. Обратный осмос допускается, но материалы трубопроводов и водяного тракта должны быть совместимы с полученной водой. Деминерализация может уменьшить образование отложений, однако не отменяет требования к материалам, настройкам и обслуживанию.
Ультразвук: соли могут переноситься вместе с аэрозолем
Ультразвуковой увлажнитель не кипятит воду, а создает мелкий водяной аэрозоль. Нелетучие растворенные вещества могут переноситься воздушным потоком вместе с каплями и после испарения воды оседать на оборудовании и поверхностях в виде светлого налета.
Поэтому руководство CAREL humiSonic ventilation требует деминерализованную воду, типовой способ получения которой - обратный осмос. Документ дополнительно ограничивает общую и временную жесткость, хлориды, кремнезем, железо и марганец.
При проектировании водоподготовку рассчитывают не только на расход увлажнения. Для этой линейки нужно учитывать периодические промывки, импульсное заполнение и емкость накопительного бака. Иначе установка водоподготовки может формально соответствовать требованию по качеству воды, но не покрывать фактический пиковый расход системы.
Высоконапорное распыление: форсунки, минеральная пыль и гигиена
Форсуночная система высокого давления распыляет воду в воздушный поток через сопла малого сечения. Руководство CAREL humiFog multizone рассматривает деминерализованную воду и рекомендует обратный осмос. Среди причин названы снижение объема обслуживания, защита форсунок от засорения, снижение риска минеральной пыли и гигиенические требования к распыляемой воде. Таблица требований ограничивает не только проводимость, но и жесткость, хлориды, кремнезем и другие примеси.
Требования высоконапорной форсуночной системы нельзя автоматически переносить на другую адиабатическую конструкцию: у нее могут отличаться водяной тракт, способ испарения и эксплуатационные риски.
Испарительная среда: соли концентрируются в водяном контуре
В испарительном увлажнителе воздух проходит через смоченную насадку. Вода испаряется с ее поверхности, а растворенные вещества остаются в контуре и могут накапливаться на элементах системы. Поэтому качество воды оценивают вместе с режимами промывки, дренажа и обслуживания.
У Condair ME предусмотрены циклы промывки и дренажа для управления гигиеной водяного контура, а ультрафиолетовая обработка предлагается как дополнительная опция.
Материал Condair о Pure Water Attack показывает вторую границу на примере испарительных сред Kuul: слишком чистая вода с низкой буферной способностью может быть агрессивной к материалам системы. Одной проводимости для такой оценки недостаточно - учитывают pH, щелочность, кальций, температуру и другие параметры. Это модельный пример необходимости баланса между отложениями и коррозией, а не универсальная норма для любой установки.

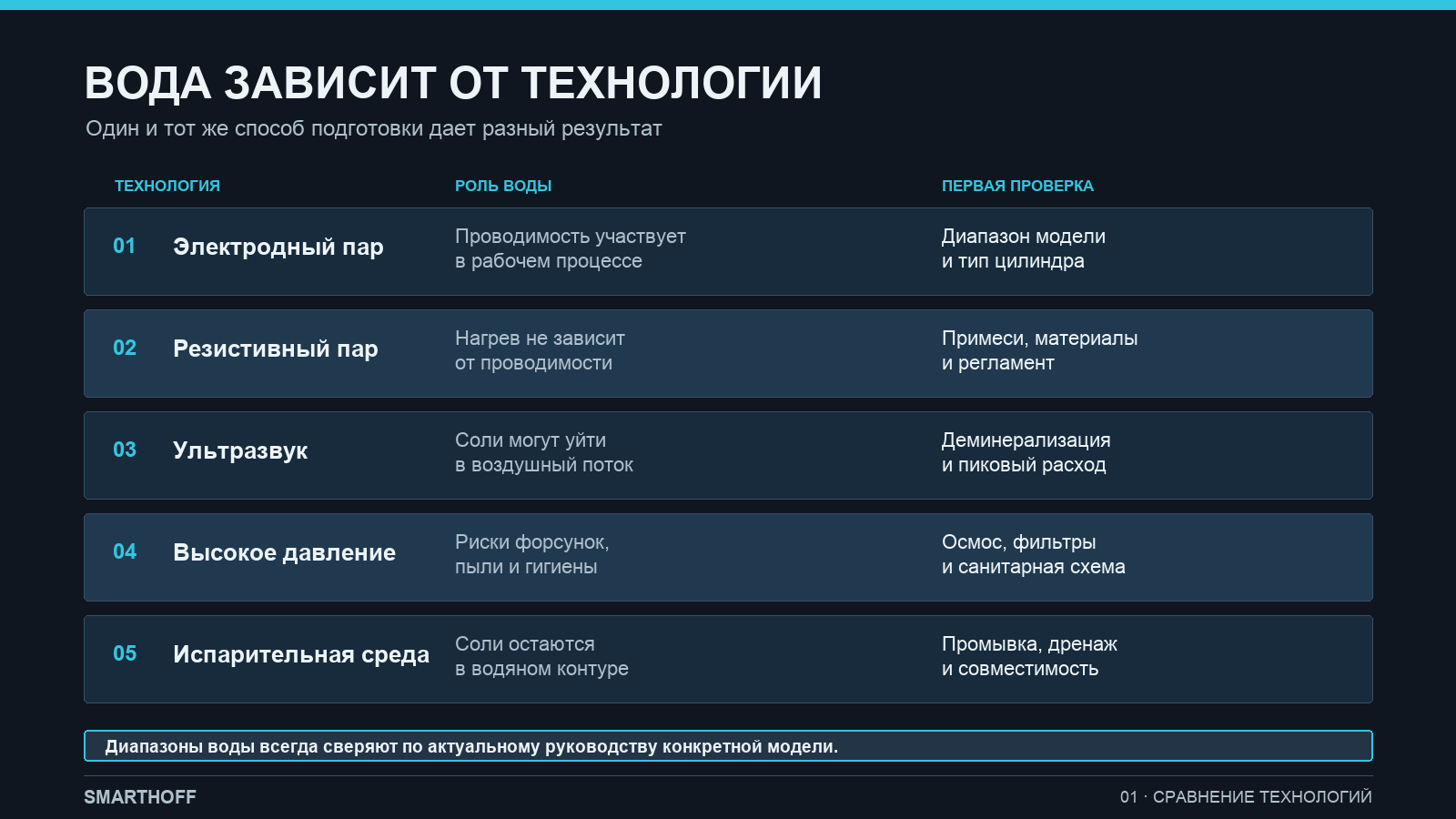

Сводная таблица: технологии и вода
| Технология | Зачем важна вода | Какая вода рассматривается в руководствах | Основные риски ошибки | Что проверить перед выбором |
|---|---|---|---|---|
| Электродный пар | Вода проводит ток между электродами; проводимость влияет на набор тока и производительность | Водопроводная; CAREL humiSteam Basic: 75-1250 мкСм/см | При слишком низкой проводимости возможен недобор производительности; для этой линейки умягчение связано с риском пены и нарушения работы | Диапазон проводимости, тип цилиндра и источник воды по паспорту модели |
| Резистивный пар | ТЭН нагревает воду независимо от ее проводимости; состав воды влияет на отложения и совместимость материалов | Питьевая или деминерализованная; CAREL heaterSteam: 0-1500 мкСм/см; ниже 1 мкСм/см требуется предусмотренное руководством специальное исполнение нагревателей | Отложения либо химическая несовместимость воды с материалами тракта | Ограничения pH, жесткости, хлоридов и других примесей; материалы бака и трубопроводов |
| Ультразвук | Водяной аэрозоль может переносить нелетучие растворенные вещества в воздушный поток | Деминерализованная, типово после осмоса; CAREL humiSonic ventilation: 0-80 мкСм/см | Налет на оборудовании и поверхностях; загрязнение системы | Производительность водоподготовки с учетом промывок, импульсного заполнения и бака |
| Высоконапорное распыление | Качество воды влияет на форсунки, минеральные отложения и гигиену распыляемого контура | Деминерализованная, рекомендован осмос; CAREL humiFog multizone: до 50 мкСм/см | Засорение форсунок, минеральная пыль, рост объема обслуживания | Полную таблицу примесей руководства, состояние фильтров, форсунок и дренажа |
| Испарительная среда | Растворенные вещества остаются в контуре и на элементах секции; качество воды связано с гигиеной | По руководству установки; пример подхода - Condair ME с циклами промывки и дренажа | Отложения, гигиенические риски водяного контура, химическая несовместимость воды с материалами | Циклы промывки и дренажа, санитарный регламент, баланс между отложениями и коррозией |
Диапазоны в таблице являются примерами из проверенных руководств CAREL:
humiSteam Basic +03U0042EN, heaterSteam +0300080EN, humiSonic ventilation
+0300063EN, humiFog multizone +030222081. Ссылки приведены в разделах
выше. Эти значения не являются нормами для других производителей или
поколений оборудования. Актуальные требования выбранной модели нужно
перепроверить по ее действующему паспорту.
Проводимость и жесткость - разные показатели
Удельная электропроводность характеризует способность воды проводить электрический ток. Она зависит от концентрации, состава и подвижности растворенных ионов, а также от температуры измерения. Это не прямое измерение всех растворенных веществ.
Жесткость характеризует прежде всего содержание ионов кальция и магния. Общая жесткость учитывает их суммарное содержание, а временная, или карбонатная, жесткость связана с гидрокарбонатами и может участвовать в образовании карбонатных отложений при нагреве. Другие примеси и режим работы также влияют на состав отложений.
Универсального пересчета между проводимостью и жесткостью нет. Например, Na-катионный умягчитель заменяет кальций и магний на натрий и снижает жесткость, но не деминерализует воду. Проводимость после такой подготовки не обязана уменьшаться пропорционально жесткости и должна измеряться отдельно.
Методы водоподготовки: что делает каждый
- Механическая фильтрация задерживает взвеси, песок и продукты коррозии из магистралей. Она не предназначена для удаления растворенных солей и часто используется как предварительная ступень.
- Умягчение снижает содержание кальция и магния за счет ионного обмена, но не является деминерализацией. Фактическую проводимость после умягчения измеряют отдельно. Для некоторых электродных цилиндров метод прямо не рекомендован руководством, как в случае humiSteam Basic.
- Обратный осмос снижает содержание растворенных солей. При его выборе учитывают концентрат, расход исходной воды, предподготовку и обслуживание мембран. Осмос не отменяет дренаж и регламент обслуживания увлажнителя.
- Деионизация снижает содержание ионов с помощью ионообменных или комбинированных процессов. В зависимости от схемы она может использоваться самостоятельно или как финишная ступень после обратного осмоса. Требуемое качество воды и совместимость материалов определяют по проекту и руководству оборудования.
- Ультрафиолетовая обработка может быть элементом гигиенической схемы для систем, где вода хранится, циркулирует или распыляется. UV не деминерализует воду и не заменяет анализ, фильтрацию, промывку, дренаж и санитарное обслуживание.
Состав водоподготовки выбирают после анализа исходной воды и сверки с руководством модели. Без анализа нельзя достоверно определить, какие показатели нужно корректировать и какая схема для этого подходит.
Как читать анализ воды
Рабочий набор показателей для сверки с паспортом увлажнителя:
- Удельная электропроводность с указанием температуры измерения.
- pH, если руководство задает допустимый диапазон.
- Общая жесткость, а при наличии требования - отдельно временная жесткость.
- Хлориды, которые в руководствах могут ограничиваться отдельно с учетом материалов водяного тракта и коррозионных рисков.
- Кремнезем, железо и марганец, если они включены в таблицу требований выбранной модели.
- Остаточный хлор, когда его ограничивает руководство оборудования.
- Источник воды и уже примененная подготовка: городская сеть, скважина, оборотная вода, умягчитель или осмос до точки подключения.
Для адиабатических систем, где вода хранится, циркулирует или распыляется, к химическим показателям добавляют требования к микробиологии и фактической схеме промывки, дренажа и санитарного обслуживания. Точный состав анализа задает руководство выбранной модели и требования проекта. Этот список является основой для запроса в лабораторию, а не универсальной нормой водоснабжения.

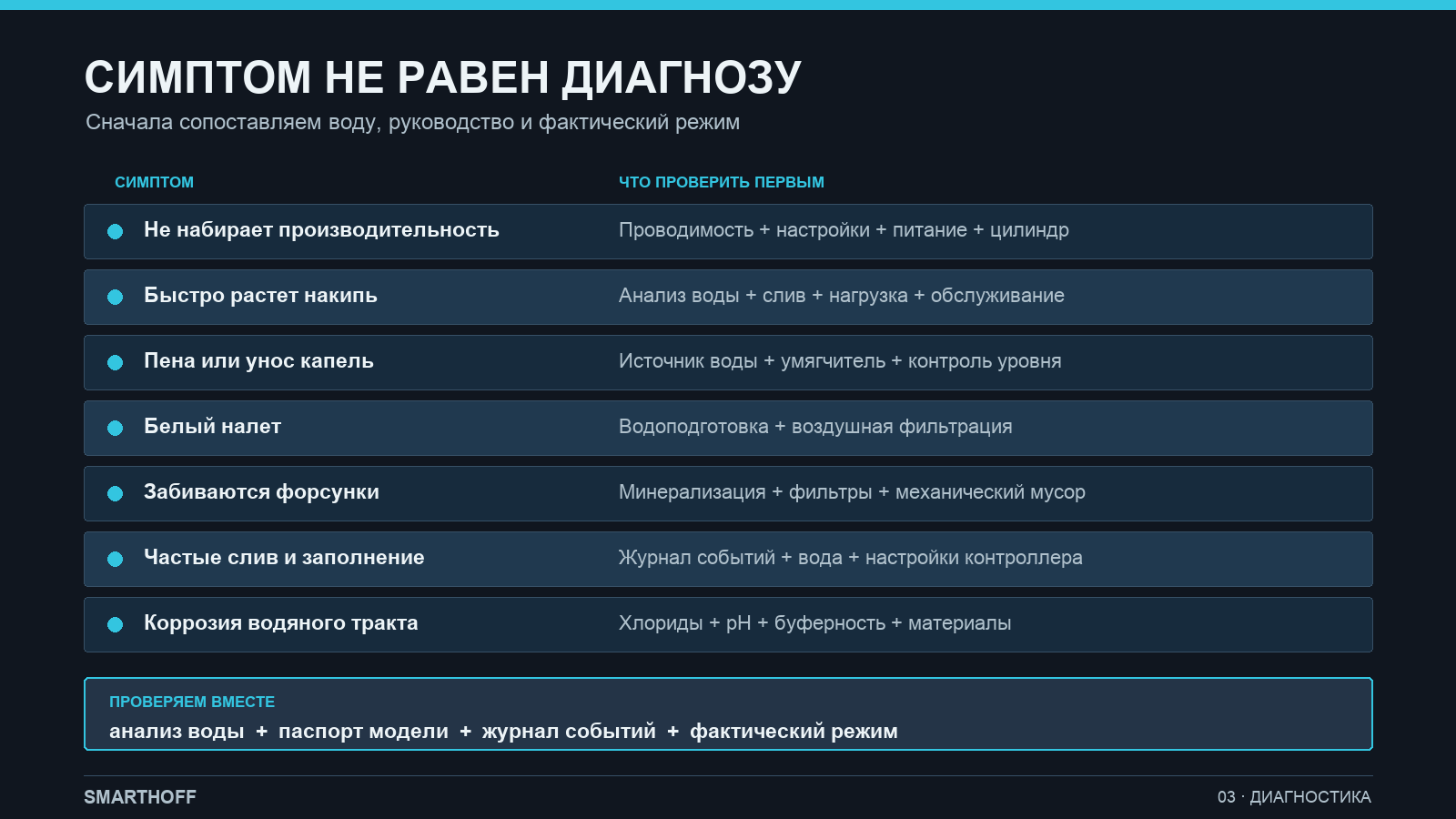

Диагностика: симптом не является диагнозом
| Симптом | Возможная связь с водой | Другие возможные причины | Что проверить сначала |
|---|---|---|---|
| Увлажнитель не набирает производительность | Для электродной модели одна из возможных причин - проводимость ниже рабочего диапазона | Настройки и сигналы управления, состояние цилиндра, электропитание | Точную модель, диапазон по паспорту и фактическую проводимость воды |
| Быстро образуются отложения | Жесткость и другие примеси выше требований модели | Настройки слива и концентрирования, нагрузка, нарушение обслуживания | Анализ воды, журнал обслуживания и настройки циклов по руководству |
| Пена или унос капель из цилиндра | Для humiSteam Basic возможна связь с умягченной или загрязненной водой | Неисправность контроля уровня, ошибки подключения и обслуживания | Источник воды, наличие умягчителя, анализ и руководство модели |
| Белый налет после ультразвукового увлажнения | Нелетучие растворенные вещества могут переноситься с аэрозолем и оседать после испарения воды | Пыль из воздуховодов или помещения, недостаточная фильтрация воздуха | Качество воды относительно паспорта и работу установленной водоподготовки |
| Забиваются форсунки | Минерализация или отдельные примеси выше требований | Монтажный мусор, продукты коррозии магистралей, состояние фильтров | Анализ воды, механическую фильтрацию и регламент обслуживания форсунок |
| Слишком частые слив и заполнение | Параметры воды могут влиять на циклы, если конкретная модель управляет концентрацией или током посредством слива | Настройки контроллера, датчики уровня, утечки и штатный алгоритм модели | Журнал событий, параметры воды, настройки и описание алгоритма в руководстве |
| Коррозия водяного тракта | Химический состав воды может быть несовместим с материалами, включая низкую буферную способность или превышение хлоридов | Ошибка выбора материалов, монтажа или режима эксплуатации | Анализ воды и требования модели к материалам, трубопроводам и рабочему режиму |
Ни один симптом сам по себе не является диагнозом. Белый налет, пена, отложения или частые сливы - это повод сопоставить анализ воды, паспорт модели, журнал событий и фактический режим работы, а не менять водоподготовку вслепую.

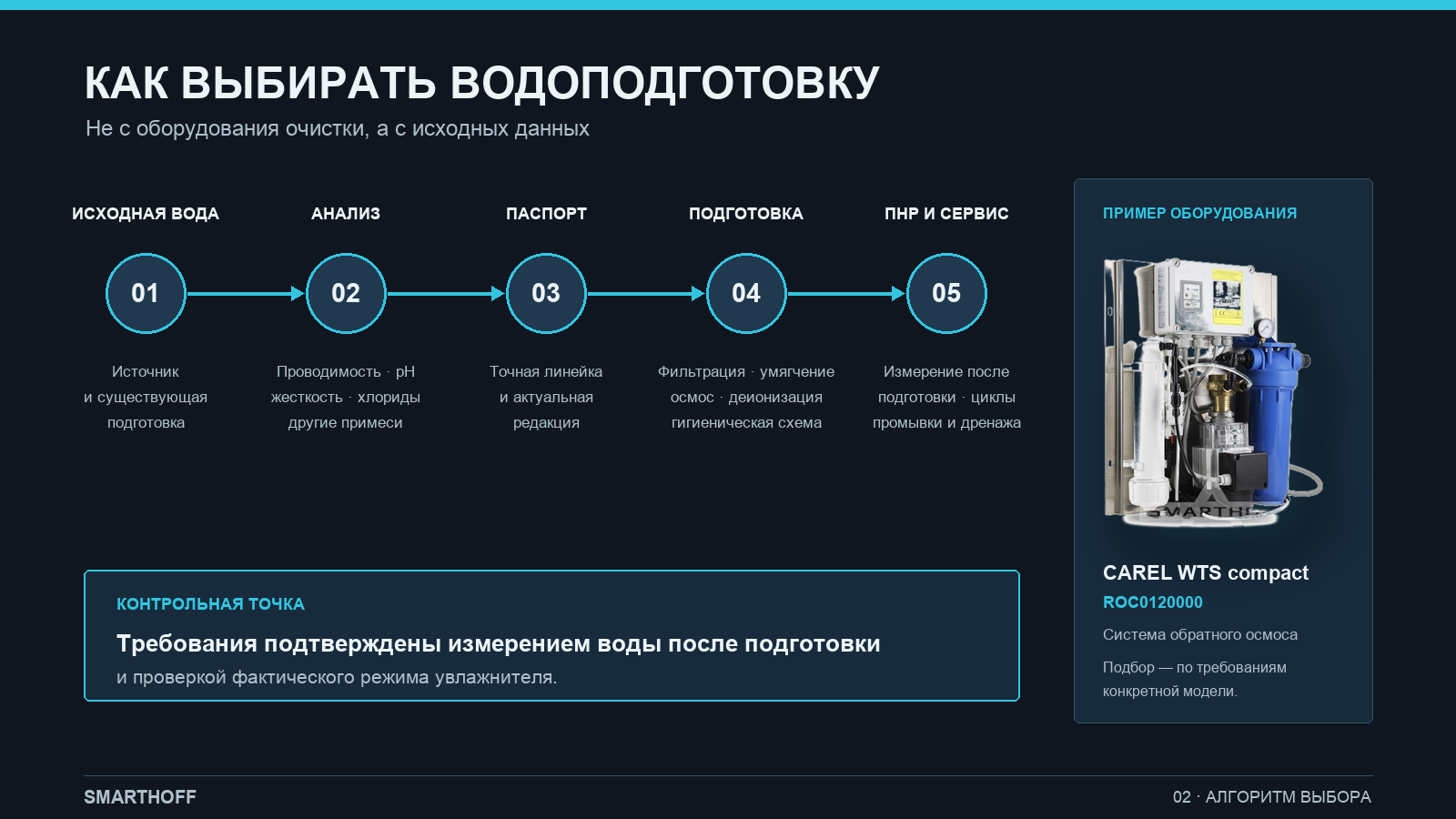

Алгоритм подбора: шесть шагов
- Определить технологию и точную модель. Требования к воде различаются даже внутри одного производителя.
- Открыть актуальное руководство именно этой модели и редакции, а не аналога или прошлого поколения.
- Получить анализ исходной воды по показателям, которые перечислены в руководстве.
- Сопоставить каждый параметр анализа с требованиями модели, не ограничиваясь одной проводимостью.
- Выбрать подготовку, емкости, дренаж и регламент обслуживания с учетом промывок, циклов заполнения и гигиенических требований.
- Проверить результат при пусконаладке: измерить параметры воды после подготовки и подтвердить работу циклов в предусмотренном программой ПНР контрольном режиме.
Какие данные передать инженеру SMARTHOFF
Для проверки совместимости оборудования и схемы водоподготовки понадобятся:
- тип и модель увлажнителя или описание задачи, если система еще выбирается;
- требуемая производительность увлажнения - если она не рассчитана, можно использовать расчет производительности увлажнителя для вентиляции и калькулятор производительности увлажнителя;
- источник воды и анализ по требованиям руководства;
- уже установленная водоподготовка;
- расчетный и пиковый расход воды с учетом промывок и заполнения;
- схема хранения, подачи и дренажа;
- режим работы установки;
- наблюдаемые симптомы, если система уже эксплуатируется.
С этими данными можно проверить совместимость воды, модели и водоподготовки, а затем подобрать подходящее исполнение из каталога промышленных увлажнителей воздуха. По одной проводимости такой подбор не выполняется.
Частые вопросы
Можно ли использовать обычную водопроводную воду?
Для некоторых паровых систем - да. Руководство humiSteam Basic требует воду из водопроводной сети, а heaterSteam допускает питьевую воду в пределах своих ограничений. Для humiSonic ventilation и humiFog multizone руководства CAREL рассматривают деминерализованную воду. Ответ определяют паспорт конкретной модели и анализ воды.
Всегда ли нужен обратный осмос?
Нет. В электродном цилиндре вода после осмоса может иметь проводимость ниже рабочего диапазона модели. Осмос применяют там, где его предусматривает руководство и где это подтверждается анализом воды и расчетом расхода.
Чем проводимость отличается от жесткости?
Проводимость характеризует способность воды проводить ток и зависит от растворенных ионов. Жесткость связана прежде всего с кальцием и магнием. Универсального пересчета между этими показателями нет.
Можно ли подавать умягченную воду в электродный цилиндр?
Не по умолчанию. Руководство humiSteam Basic не рекомендует умягчение из-за риска пены и нарушения работы. Решение принимают по паспорту конкретной модели и анализу воды после подготовки.
Почему после ультразвукового увлажнителя появляется белый налет?
Нелетучие растворенные вещества могут переноситься вместе с водяным аэрозолем и после испарения капель оседать на поверхностях. Это повод проверить качество воды и работу водоподготовки, одновременно исключив другие источники пыли.
Какие данные нужны для выбора водоподготовки?
Нужны модель увлажнителя, актуальное руководство, анализ исходной воды, расчетный и пиковый расход с учетом промывок, схема хранения и дренажа, а также режим работы. Одной проводимости недостаточно.
Первичные источники
- CAREL humiSteam Basic, руководство
+03U0042EN. https://www.carel.com/documents/10191/0/%2B03U0042EN/90172940-851a-4b48-b8b1-0246939ee521?version=1.0 - CAREL heaterSteam, руководство
+0300080EN, версия 1.5. https://www.carel.com/documents/10191/0/%2B0300080EN.pdf/8e3b3908-4f1c-41c0-8712-bddd86881a07?version=1.5 - CAREL humiSonic ventilation, руководство
+0300063EN, версия 1.2. https://www.carel.com/documents/10191/0/%2B0300063EN/01761af4-80bb-4d3e-83a4-dab9546831e8?version=1.2 - CAREL humiFog multizone, руководство
+030222081. https://www.carel.com/documents/10191/0/%2B030222081/6b52860c-3ce2-4be0-b6e2-71d2ddc839d6?version=1.0 - Condair ME, страница испарительного увлажнителя и охладителя. https://www.condair.com/en/products/humidification/adiabatic-in-duct-humidifiers/condair-me-evaporative-humidifier-and-cooler
- Condair, Pure Water Attack: Scale Prevention Considerations to Avoid Corrosivity. https://www.condair.com/en/support-and-resources/knowledge-hub/articles/pure-water-attack-scale-prevention-considerations-to-avoid-corrosivity
- Condair RS, официальный материал о резистивном паровом увлажнителе. https://www.condair.com/downloads/brochures/brochures_en_us/bro_en_us_rs-series-brochure-3.pdf
