Датчик углекислого газа, 0...2000, Ppм, выход углекислого газа и температуры, 0-10В, 1501-3117-1001-000
Код товара: 41965
Артикул: KTM-CO2-LC
Наличие: Под заказ
Датчик углекислого газа, 0...2000, Ppм, выход углекислого газа и температуры, 0-10В, 1501-3117-1001-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик углекислого газа, 0...2000, Ppм, выход углекислого газа и температуры, 0-10В, 1501-3117-1001-000

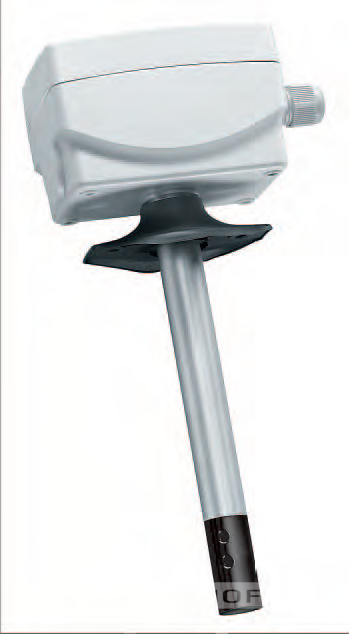

S+S REGELTECHNIK KTM-CO2-LC — датчик углекислого газа. Заводской артикул: 1501-3117-1001-000.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 9,11,332,333,334,335,336,342,348,349,573,603,616,617,618,619,620,621. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения
переключение диапазонов измерения (можно выбрать при помощи DIP-переключателя) 0 … 2000 ppм; 0 … 5000 ppм; 0 … 10000 ppм
Напряжение питания
24 Bпеременного постоянного тока Средняя
Выход
0 - 10 B или беспотенциальный переключающий (24 В)
Чувствительный элемент
оптический, двухлучевой (NDIR) с автоматической калибровкой, недисперсионная инфракрасная технология, двухлучевой метод измерения (Dual Beam), вкл. компенсацию атмосферного давления воздуха
Основные параметры
Чувствительный элемент
оптический, двухлучевой (NDIR) с автоматической калибровкой, недисперсионная инфракрасная технология, двухлучевой метод измерения (Dual Beam), вкл. компенсацию атмосферного давления воздуха
Диапазон измерения
переключение диапазонов измерения (можно выбрать при помощи DIP-переключателя) 0 … 2000 ppм; 0 … 5000 ppм; 0 … 10000 ppм
Точность измерения CO2
± 70 ppм плюс 5 % от измеренной величины
Температурная зависимость
< 5 ppм K (при 20 °C) Долговременная
стабильность
± 1 % предельного значения в год
Газообмен
диффузия Время выхода на
рабочий режим
прибл. 1 час
Время срабатывания
прибл. 1 минута
Тип изделия
Датчик углекислого газа
Заводской артикул
1501-3117-1001-000
Диапазон температуры
0 …+50 °C
Погрешность влажности
±1,6 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 Bпеременного постоянного тока Средняя
потребляемая мощность
< 3 ВА при 24 В пост. тока
Выход
0 - 10 B или беспотенциальный переключающий (24 В)
Эл. подключение
0,14 - 1,5 мм, по винтовым зажимам на плате
Монтаж подключение
при помощи фланца, пластик (содержится в комплекте поставки), опционально – оцинкованная сталь
Выходной сигнал
0–10 В
Монтаж и конструкция
Корпус
пластик, полиамид, 30 %усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010)
Размеры
108 x 70 x 73,5 мм (Thor II)
Присоединение кабеля
M 20 x 1,5; с разгрузкой натяжения
Защитная трубка
из металла, 20 мм, NL = 190 мм
Материал
пластик
Размер
70 × 73,5 мм
Совместимость / применение
индикации измеренного содержания углекислого газа
Эксплуатация и защита
Зависимость от давления
< ± 0,5 % от изм.велич. кПа при компенсируемых версиях (в стандарте), иначе ± 1,6 % от изм. велич. кПа (отнесено к нормальному давлению)
Температура окружающей среды
+0 …+50 °C
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Сверьте тип аналогового входа, питание датчика, допустимую нагрузку, общий провод или опорный потенциал и настройку масштабирования в контроллере. Вход 0–10 В нельзя напрямую использовать для сигнала 4–20 мА и наоборот без подходящего преобразования. Практическое сравнение: 0–10 В или 4–20 мА для датчика.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Проверьте масштабирование входа, питание датчика, падение напряжения, общий провод, заземление и влияние помех. Для токовой петли отдельно считают бюджет напряжения, а для 0–10 В — сопротивление линии и входа. Подробнее: сравнение сигналов 0–10 В и 4–20 мА.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
