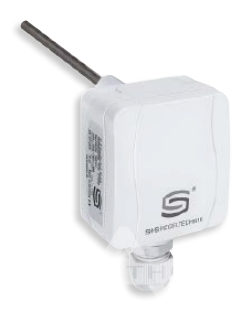

Датчик температуры погружной, гильза для ввинчивания заказывается отдельно, TH THERMASGARD-7042
Код товара: 42700
Артикул: TF43_LM235Z_150MM
Наличие: Под заказ
Датчик температуры погружной, гильза для ввинчивания заказывается отдельно, TH THERMASGARD-7042
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

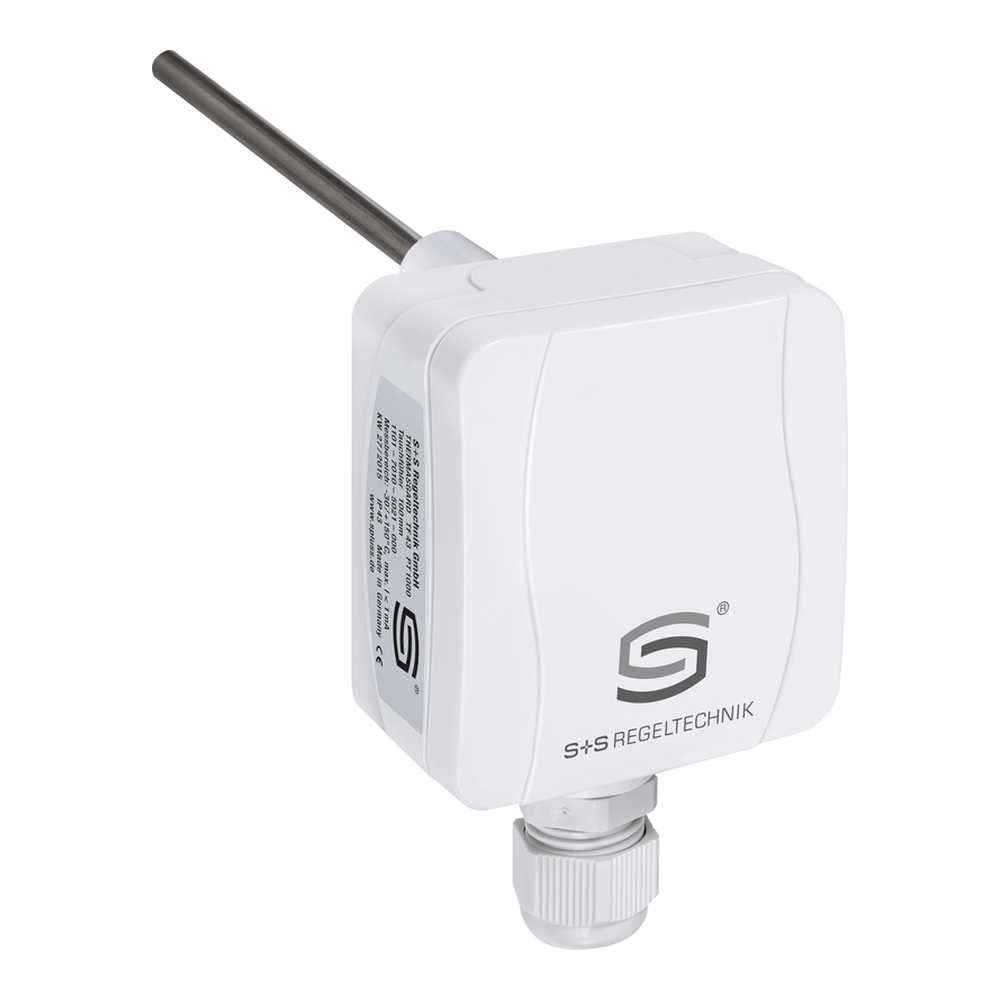

Датчик температуры погружной, гильза для ввинчивания заказывается отдельно, TH THERMASGARD-7042
S+S REGELTECHNIK TF43_LM235Z_150MM — датчик температуры погружной. Модель в источнике: TF43_LM235Z_150MM.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 213,662. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения
-30 +150 °C (Tмax LM235Z = +125 °C)
Чувствительные элементы/выход
LM235Z, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами)
Чувствительный элемент
LM235Z
Степень защиты
IP 43(согласно EN 60 529)
Основные параметры
Диапазон измерения
-30 +150 °C (Tмax LM235Z = +125 °C)
Тип изделия
Датчик температуры погружной
Заводской артикул
TF43_LM235Z_150MM
Чувствительный элемент
LM235Z
Диапазон температуры
-30…+150 °C
Электропитание и выходы
Чувствительные элементы/выход
LM235Z, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами)
Тип подключения
по двухпроводной схеме (опционально — четырехпроводное подключение)
Измерительный ток
прибл. 1 мА
Электрическое подключение
0,14–1,5 мм2, по винтовым зажимам на плате
Монтаж и конструкция
Защитная трубка
высококачественная сталь, 1.4571, V4A, диам. = 6 мм, установочная длина (EL) = 150 мм
Корпус
из пластика, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016), с защелкивающейся крышкой
Размеры корпуса
72 x 64 x 37,8 мм
Присоединение кабеля
M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Материал
нержавеющая сталь
Размер
64 × 37,8 мм
Совместимость / применение
ввинчивания заказывается отдельно
Эксплуатация и защита
Температура окружающей среды
-20 +100 °C
Сопротивление изоляции
>= 100 МОм, при +20 °C (500 В постоянного тока)
Допустимая относительная влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 43(согласно EN 60 529)
Источник характеристик
Официальный каталог S+S 2026 RU, стр. 213,662
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Для погружного или резьбового исполнения проверяют глубину погружения, контакт с гильзой, уплотнение, время отклика, допустимые давление и температуру среды. Гильза должна подходить по длине и диаметру и обеспечивать нормальный тепловой контакт.
Что чаще всего вызывает ошибку измерения?
Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
