Датчик NTC OUTDOOR SENSOR TEMP. -50T90GR.C. (OUT RES. NTC)

Артикул DPUT011000

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Carel

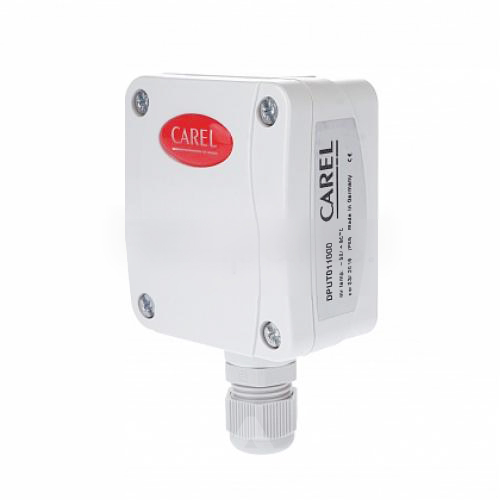

Наружный датчик температуры CAREL DPUT011000 (NTC 10 кОм, -50…+90°C, IP65)

Наружный пассивный датчик температуры CAREL DPUT011000 предназначен для измерения температуры наружного воздуха в системах HVAC, тепловых насосах, чиллерах и центральных кондиционерах. Чувствительный элемент выполнен на основе NTC-термистора 10 кОм ±1% при 25°C (Beta 3435). Датчик применяется для коррекции уставки температуры воды в зависимости от наружной температуры, управления климатическими зонами и мониторинга атмосферных условий.

Конструкция датчика оптимизирована для эксплуатации в неблагоприятных погодных условиях. Корпус выполнен из армированного полиамида с 30% стекловолокна, цвет RAL9010. Степень защиты IP65 обеспечивает устойчивость к пыли, дождю и прямому воздействию водяных струй. Крепление осуществляется через монтажные отверстия в корпусе. Рекомендуется устанавливать датчик на северной стене здания, избегая прямых солнечных лучей. Диапазон рабочих температур от -50 до +90 °C.

Подключение — двухконтактная винтовая клеммная колодка для провода сечением 0,14…1,5 мм?. Кабельный ввод M16 с сальником. Сопротивление изоляции не менее 100 МОм при 500 В постоянного тока. Датчик совместим со всеми контроллерами CAREL, поддерживающими подключение NTC 10 кОм. Модель DPUT011000 — пассивная (резистивный выход). Для измерений температуры и влажности с активным выходом 4-20 мА используется версия DPUC110000.

DPUT011000

Датчик NTC OUTDOOR SENSOR TEMP. -50T90GR.C. (OUT RES. NTC)
Перед выбором и заказом

Частые вопросы о датчике

Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
