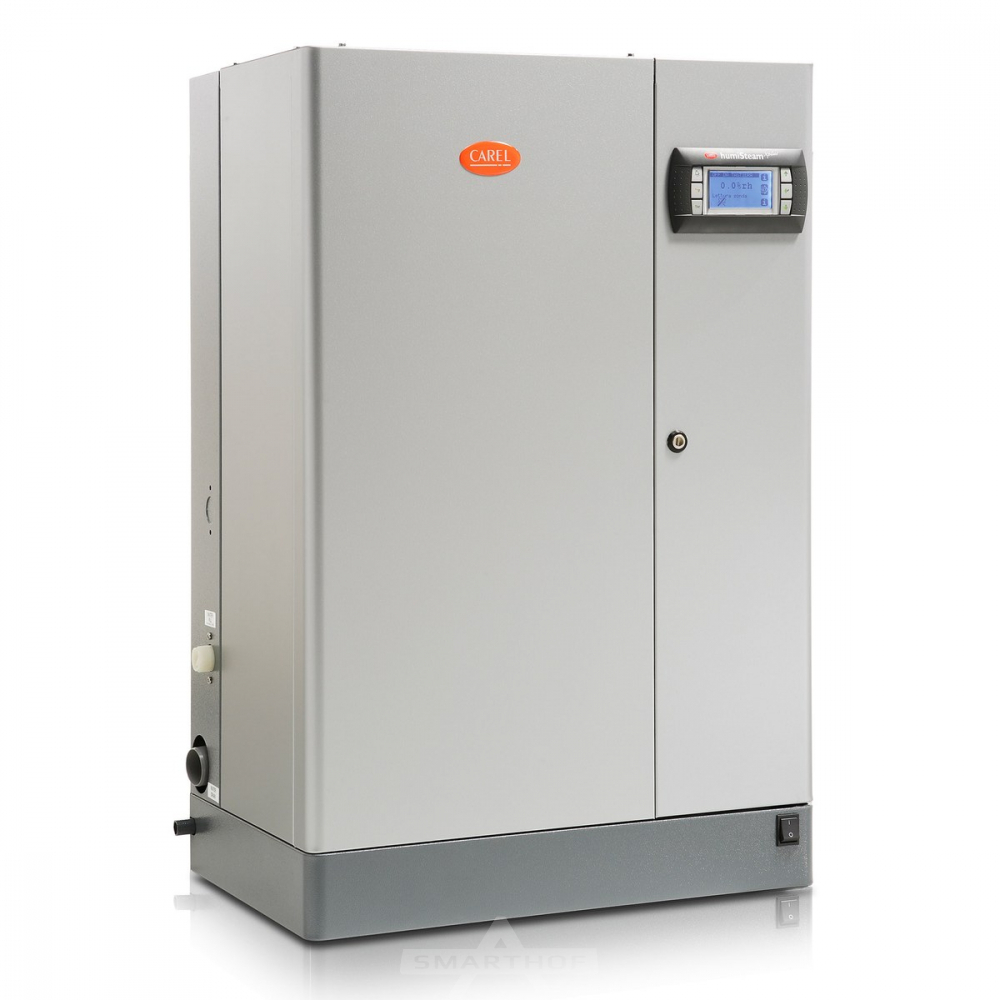

Увлажнитель паровой humiSteam x-plus, 35 кг/ч, 3х400 В, неразборный цилиндр, малошумный контактор

Инженерный гид по подбору увлажнителя воздуха для вентиляции

От чего зависит производительность увлажнителя

Производительность считают в кг/ч испаряемой влаги. Для вентиляции она определяется не только размером помещения, а прежде всего воздухом, который нужно увлажнить. Обычно проверяют:

• расход воздуха - м3/ч через установку или зону увлажнения;
• температуру воздуха на входе и после нагрева, потому что теплый воздух удерживает больше влаги;
• начальную относительную влажность - от какого состояния начинается расчет;
• требуемую влажность - какую уставку нужно поддерживать;
• режим работы - круглосуточный, по графику или сезонный;
• запас - на пуск, неравномерность нагрузки и старение оборудования.

На практике требуемая производительность растет вместе с расходом воздуха и разницей между начальным и целевым влагосодержанием. Поэтому два объекта похожей площади могут требовать разной мощности увлажнения.

Почему площадь помещения не заменяет расчет

Площадь помещения сама по себе не описывает нагрузку на увлажнитель. В вентиляции воздух постоянно меняется, и влагу нужно подавать в поток, а не только в объем комнаты. При большом расходе приточного воздуха даже небольшая зона может требовать заметной производительности, а при малом расходе ситуация будет другой.

Корректнее отталкиваться от расхода воздуха, температуры, начальной и целевой влажности. Площадь, высоту помещения и количество людей можно учитывать как дополнительные исходные данные, но без параметров воздуха подбор остается предварительным.

Паровые и ультразвуковые увлажнители

После расчета и сверки условий можно рассматривать разные варианты:

• компактный паровой увлажнитель 1,5 кг/ч - для небольших нагрузок и локальных задач;
• канальный паровой увлажнитель 4,5 кг/ч - когда пар нужно подавать прямо в воздуховод приточной установки;
• ультразвуковой увлажнитель 2,4 кг/ч - для адиабатического увлажнения в вентиляции, если это подходит по проекту, воде и температурному режиму.

Конкретная модель и производительность зависят от расхода воздуха, параметров влажности, способа монтажа и требований эксплуатации.

Как использовать калькулятор производительности

Калькулятор производительности увлажнителя помогает быстро оценить требуемые кг/ч. Обычно вводят:

• расход воздуха, м3/ч;
• температуру воздуха на входе и после нагрева;
• начальную и требуемую относительную влажность;
• режим работы и желаемый запас.

Результат расчета - ориентир для выбора типа и производительности, а не финальная спецификация. Его сверяют с проектом: фактическими параметрами установки, схемой раздачи пара или аэрозоля, длиной увлажнительной секции и условиями монтажа.

Как связать увлажнитель с автоматикой

В инженерной системе увлажнитель обычно работает в контуре регулирования, а не отдельно от автоматики:

• датчики влажности и температуры дают обратную связь по каналу или помещению; см. датчики температуры и влажности;
• контроллер держит уставку, управляет производительностью и отрабатывает блокировки; см. ПЛК и автоматику управления;
• сигналы управления могут быть дискретными, аналоговыми 0-10 В / 4-20 мА или цифровыми, если это поддерживает оборудование;
• HMI и диспетчеризация показывают уставки, текущую влажность, состояние и аварии; см. HMI и операторские панели;
• аварии и блокировки помогают контролировать переувлажнение, работу канала, проток, воду и сервисные состояния.

Способ управления и набор сигналов лучше согласовать до сборки шкафа, чтобы выходы контроллера и входы увлажнителя совпали.

Типовые ошибки при подборе

• Выбор по площади без расхода воздуха. Производительность может не совпасть с реальной нагрузкой.
• Не учли температуру и целевую влажность. Требуемые кг/ч могут оказаться выше предварительной оценки.
• Забыли про качество воды, дренаж и обслуживание. Это влияет на ресурс и стабильность работы.
• Не согласовали управление с автоматикой. Сигналы увлажнителя могут не совпасть с ПЛК или диспетчеризацией.
• Заложили слишком маленький запас. Оборудование может не выходить на уставку в пиковом режиме.
• Не проверили условия монтажа. Может не хватить длины увлажнительной секции или места для корректной раздачи пара/аэрозоля.

FAQ

Можно ли выбрать увлажнитель только по площади помещения?

Для вентиляции этого недостаточно. Площадь не отражает расход воздуха и его параметры, а именно от них зависит требуемая производительность в кг/ч. Подбор корректнее вести по расходу воздуха, температуре и разнице между начальной и целевой влажностью.

Какие данные нужны для расчета производительности увлажнителя?

Обычно нужны расход воздуха, температура на входе и после нагрева, начальная и требуемая относительная влажность, режим работы и желаемый запас. Эти данные можно ввести в калькулятор, а результат затем сверить с проектом.

Чем паровой увлажнитель отличается от ультразвукового?

Паровой увлажнитель подает в воздух пар, а ультразвуковой распыляет воду в мелкий аэрозоль. Отличаются влияние на температуру воздуха, требования к воде, монтаж и обслуживание, поэтому выбор зависит от задачи и условий эксплуатации.

Когда рассматривать канальное исполнение?

Когда увлажнение нужно подавать прямо в воздуховод приточной установки, а не только в помещение. Канальный паровой увлажнитель можно рассматривать после расчета требуемой производительности и проверки длины увлажнительной секции.

Зачем увлажнителю датчики влажности и автоматика?

Чтобы поддерживать заданную влажность и не уходить в переувлажнение. Датчики дают обратную связь, контроллер управляет производительностью и блокировками, а HMI или диспетчеризация показывают состояние и аварии.

Что проверить перед заказом увлажнителя Carel?

Расчет производительности в кг/ч, расход воздуха, температуру, начальную и целевую влажность, тип исполнения, питание, качество воды, дренаж, условия монтажа и способ управления от автоматики. Полный список моделей смотрите в каталоге увлажнителей воздуха.
