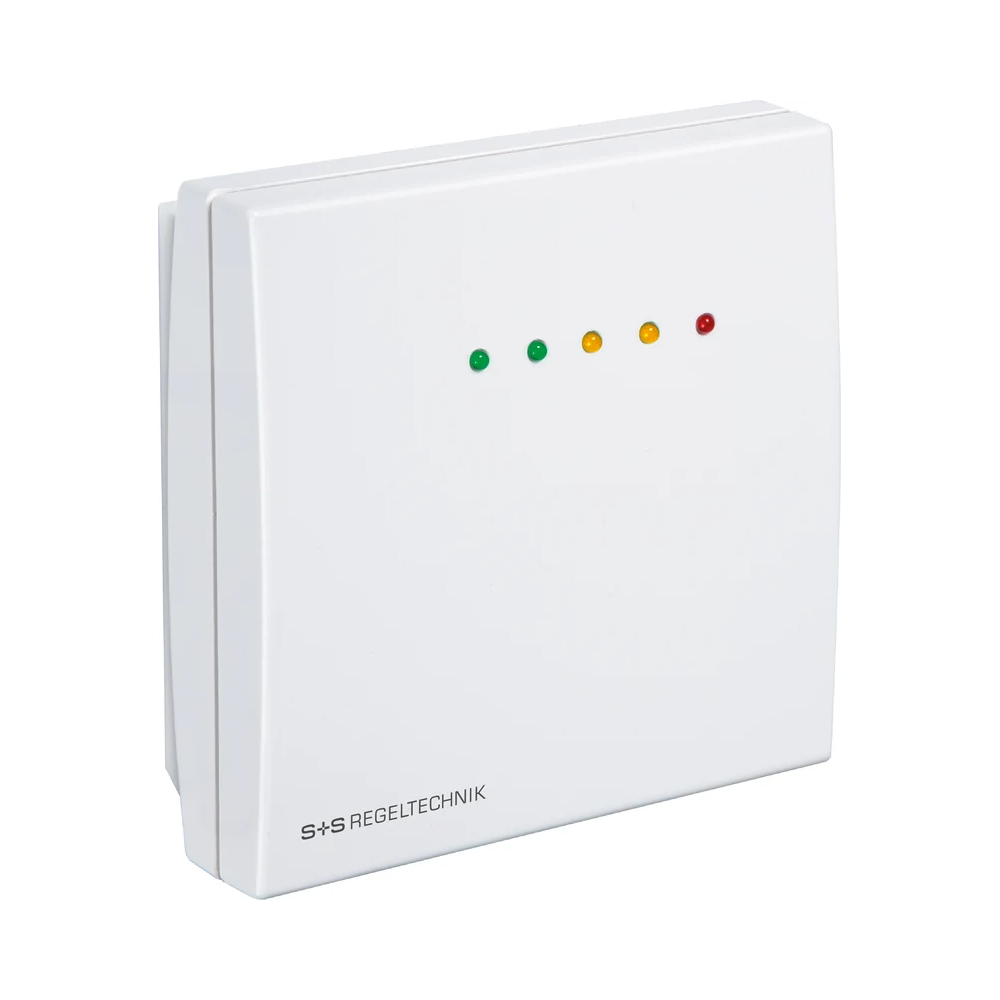

Датчик углекислого газа в воздухе, для внутренних помещений, 0...2000/5000 млн-1, переключатель, 5 светодиодов, BD1, 1501-61A0-7331-200
Код товара: 210526
Артикул: RCO2-W-A_BD1
Наличие: Под заказ
Датчик углекислого газа в воздухе, для внутренних помещений, 0...2000/5000 млн-1, переключатель, 5 светодиодов, BD1, 1501-61A0-7331-200
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик углекислого газа в воздухе, для внутренних помещений, 0...2000/5000 млн-1, переключатель, 5 светодиодов, BD1, 1501-61A0-7331-200
S+S REGELTECHNIK RCO2-W-A_BD1 — изделие для систем вентиляции, отопления и автоматизации зданий. Модификация соответствует заводскому артикулу 1501-61A0-7331-200.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 583.
Диапазон измерения CO2
переключение диапазонов измерения (при помощи DIP-переключателя) 0 2000 млн-1; 0 5000 млн-1
Напряжение питания
24 В перем/пост. тока (±10 %)
Выходной сигнал влажности
0–10 В или 4 20 мA, нагрузка 60 месяцев (при нормальной нагрузке) УГЛЕКИСЛЫЙ ГАЗ (CO2)
Степень защиты
IP 30 (согласно EN 60 529)
Основные параметры
Чувствительные элементы
цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность
Анализатор углекислого газа
оптический недисперсионный инфракрасный анализатор (NDIR) с автоматической калибровкой
Диапазон измерения CO2
переключение диапазонов измерения (при помощи DIP-переключателя) 0 2000 млн-1; 0 5000 млн-1
Погрешность измерения CO2
±30 млн-1 и ±3 % измеренного значения
Температурная зависимость
±5 млн-1/°C или ±0,5 % измеренного значения/°C (зависит от того, что больше)
Долговременная стабильность
< 2 % за 15 лет
Газообмен
диффузия
Время срабатывания
< 2 минут
Тип изделия
Датчик углекислого газа в воздухе
Заводской артикул
1501-61A0-7331-200
Диапазон температуры
0…+50 °C
Диапазон влажности
0…100 % RH
Погрешность влажности
±10 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 В перем/пост. тока (±10 %)
Потребляемая мощность
RCO2 - W: >>
Выходной сигнал влажности
0–10 В или 4 20 мA, нагрузка 60 месяцев (при нормальной нагрузке) УГЛЕКИСЛЫЙ ГАЗ (CO2)
Выход CO2
0 - 10 В или 4 20 мA (выбирается при помощи DIP-переключателя)
Релейный выход
беспотенциальный переключающий 24 В (присваивается с помощью DIP-переключателя)
Время выхода на рабочий режим
прибл. 1 час
Эл. подключение
0,14–1,5 мм2, по винтовым зажимам
Выходной сигнал
0–10 В /4–20 мА
Монтаж и конструкция
Корпус
пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010)
Размеры
98 x 98 x 33 mm (Baldur 2) 85 x 85 x 27 mm (Baldur 1) RCO2 - W без дисплея/со светодиодом
Монтаж
настенный монтаж или на монтажной коробке, диам. 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу
Материал
пластик
Размер
36 × 15 мм
Совместимость / применение
внутренних помещений
Эксплуатация и защита
Диапазон измерения влажности
0 100 % относительной влажности (на выходе соответствует 0 -10 В или 4 20 мA)
Рабочий диапазон влажности
0…95 % относительной влажности (без конденсата)
Погрешность измерения влажности
±3 % относительной влажности (20…80 %) при +20 °C, иначе ±5 % относительной влажности
Зависимость от давления
±0,13 %/мм рт. ст.
Температура окружающей среды
0 +50 °C
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 30 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Сверьте тип аналогового входа, питание датчика, допустимую нагрузку, общий провод или опорный потенциал и настройку масштабирования в контроллере. Вход 0–10 В нельзя напрямую использовать для сигнала 4–20 мА и наоборот без подходящего преобразования. Практическое сравнение: 0–10 В или 4–20 мА для датчика.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Проверьте масштабирование входа, питание датчика, падение напряжения, общий провод, заземление и влияние помех. Для токовой петли отдельно считают бюджет напряжения, а для 0–10 В — сопротивление линии и входа. Подробнее: сравнение сигналов 0–10 В и 4–20 мА.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
