Модуль коммуникационный S250 EtherCAT SM3BCEC
Код товара: 223431
Артикул: SM3BCEC
Наличие: В наличии
Модуль коммуникационный S250 EtherCAT SM3BCEC
28 836 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

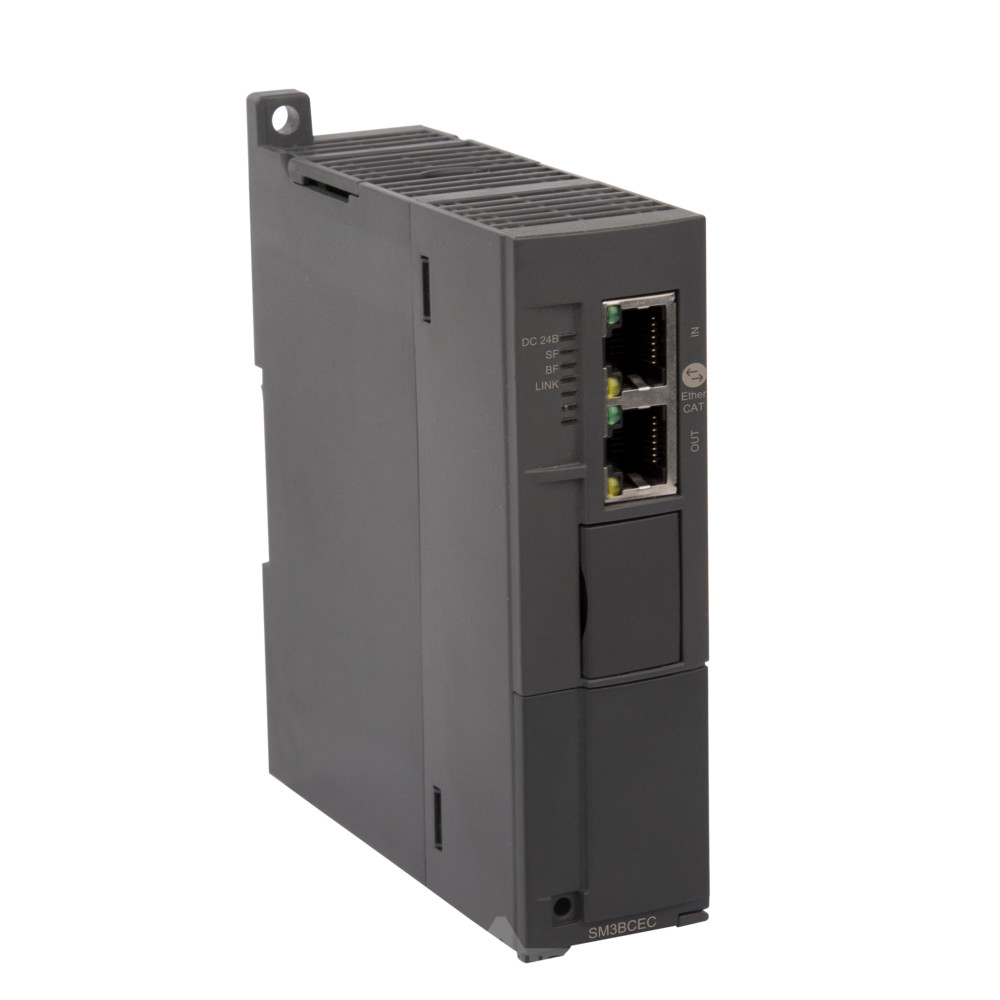

Коммуникационный модуль EtherCAT Slave — SM3BCEC
Коммуникационный модуль SM3BCEC предназначен для подключения модулей ввода-вывода системы SystemePLC S172 к промышленным сетям EtherCAT в роли ведомого (Slave). Модуль обеспечивает высокую скорость обмена, поддержку CANopen поверх EtherCAT (CoE), а также совместимость с пользовательским протоколом шины S250. Подходит для построения распределённых систем управления, модульных шкафов, удалённых станций и других задач, где требуется быстрая и надёжная передача данных.
Номинальное напряжение
24 В DC
Габариты (Ш×В×Г)
34×115×101.6 мм
Потребление (24 В DC)
800 мА
Диапазон входного напряжения
20.4–28.8 В DC
Основные параметры
SF индикатор (красный)
Горит: сбой расширения шины или сбой модуля EtherCAT Не горит: ошибок нет
BF индикатор (красный)
Горит: сбой связи EtherCAT (нет связи, сеть не обнаружена) Мигание: некорректная конфигурация оборудования Не горит: ошибок нет
RUN индикатор (зелёный)
Горит: система работает Не горит: система остановлена
Индикатор LINK (жёлтый)
Горит: рабочее состояние Мигание: подготовка к работе, безопасная работа Не горит: нет соединения, инициализация
Сетевой индикатор (зелёный)
Горит: есть подключение к другому порту EtherCAT Мигание: устанавливается соединение Не горит: соединение отсутствует
Основные характеристики
Основные характеристики
Максимальное количество модулей ввода-вывода на один ведомый
До 8 (кроме коммуникационных модулей)
Поддерживаемые функции
CANopen через EtherCAT (CoE), PDO, SDO
Максимальная дистанция между станциями
100 м (100BASE-TX)
Топология сети
Звезда, дерево, кольцо, линия
Электропитание
Потребление (24 В DC)
800 мА
Номинальное напряжение
24 В DC
Диапазон входного напряжения
20.4–28.8 В DC
Зелёный индикатор питания
Горит: питание 24 В DC в норме Не горит: питание отсутствует
Управление и интерфейсы
LED-индикация устройства
LED-индикация устройства
Тип протокола
Пользовательский протокол шины S250 (55 МГц)
Коммуникационный порт
1× RJ45 (двойной порт EtherCAT)
Скорость передачи
100 Мбит/с
Сторонняя мастер-станция EtherCAT
Поддерживается
Монтаж и габариты
Габариты (Ш×В×Г)
34×115×101.6 мм
Эксплуатация и защита
Изоляция
Гальваническая изоляция коммуникационных портов
Источник данных
Ранее заполненные таблицы характеристик карточки товара.
Карточка товара SM3BCEC
Разделы: Технические характеристики SM3BCEC
Модели в исходной таблице: SM3BCEC
